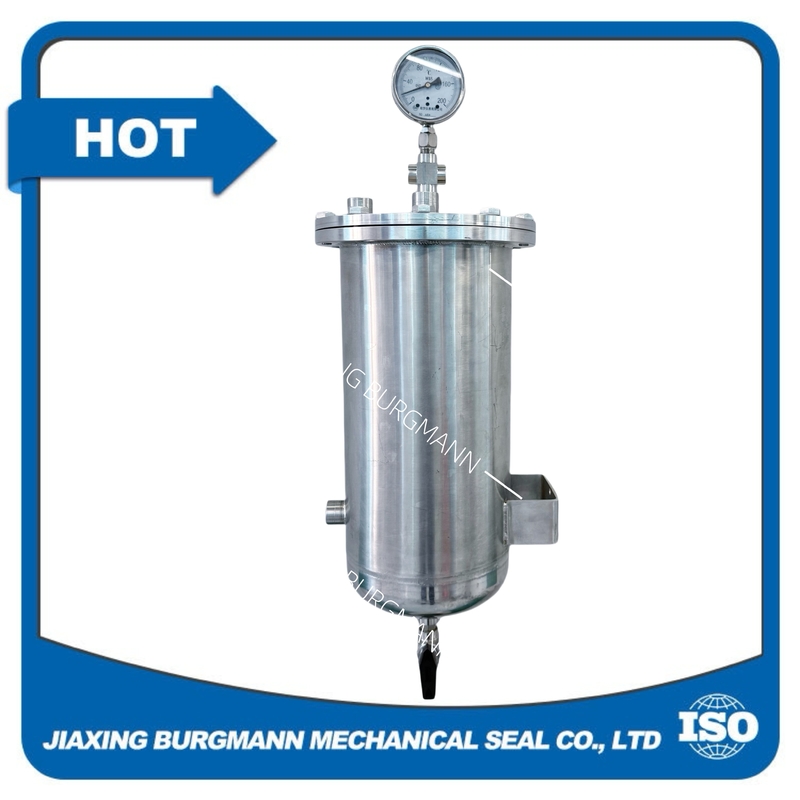

304/316 API خطة 53 نظام إغلاق ميكانيكي مساعد للصناعة

خطة PI 53 نظام إغلاق ميكانيكي مساعدمصممة للختم الميكانيكي ذو الضغط المزدوج ، والذي يوفر سائل حاجز نظيف ومتبريد بضغط أعلى من ضغط غرفة ختم المضخة لضمان انبعاثات صفر من سائل العملية.ويشمل بشكل رئيسي الأنواع الفرعية الثلاث التالية:

- خطة API 53A: تستخدم خزان عزل ضغط غاز خارجي لتزويد سائل عزل نظيف إلى غرفة الختم. يتم ضغط الخزان بواسطة غاز خامل (عادة النيتروجين) ،ويتم التحكم في ضغط سائل العزل بواسطة جهاز تنظيم غاز خارجييجب أن يكون ضغط غرفة الختم الخارجي 0.14 - 0.17 MPa أعلى من ضغط الوسط المغلق.لكن الغاز المضغوط يعمل مباشرة على سائل العزل، والتي قد تسبب الغاز في الذوبان في السائل وتؤثر على عمل الختم.

- خطة إيه بي آي 53 بي: إنه يضغط نظام الدورة الدموية للسوائل المغلقة من خلال جهاز زيادة الضغط من نوع المثانة، ثم يدورها من خلال مضخة.يتم إزالة الحرارة عن طريق تبريد الهواء أو تبريد الماءيتم توفير جهاز لزيادة ضغط المثانة بواسطة مثانة مضخة داخلياً. إنه يحل مشكلة إذابة السائل العزل الغازي في الخطة 53A،ويمكن تعويض إلى حد ما عندما تسرب سائل العزل.

- مخطط API 53C: يتم ضغط السائل العازل بشكل غير مباشر من قبل الوسط من خلال خزان يزيد من الضغط ، والذي يستخدم في ظروف العمل حيث يتقلب الضغط في الوسط بشكل كبير.خزان زيادة الضغط هو نوع البستناتنظام التنظيف المتكامل يستخدم حلقة الضخ في الختم لتوفير الطاقة لضغط السائل العازل تلقائيًا.يبرد نظام التنظيف الذي تم تصميمه على شرائح منقسمة السائل العازل في جهاز تبريد ومن ثم يدور به إلى غرفة الختم للتبريد والإغلاق، ويحقق الضغط التلقائي لسائل العزل من خلال أنبوب فرع متصل بالجزء العلوي من المكبس الضغط.
