1نظرة عامة- نعم

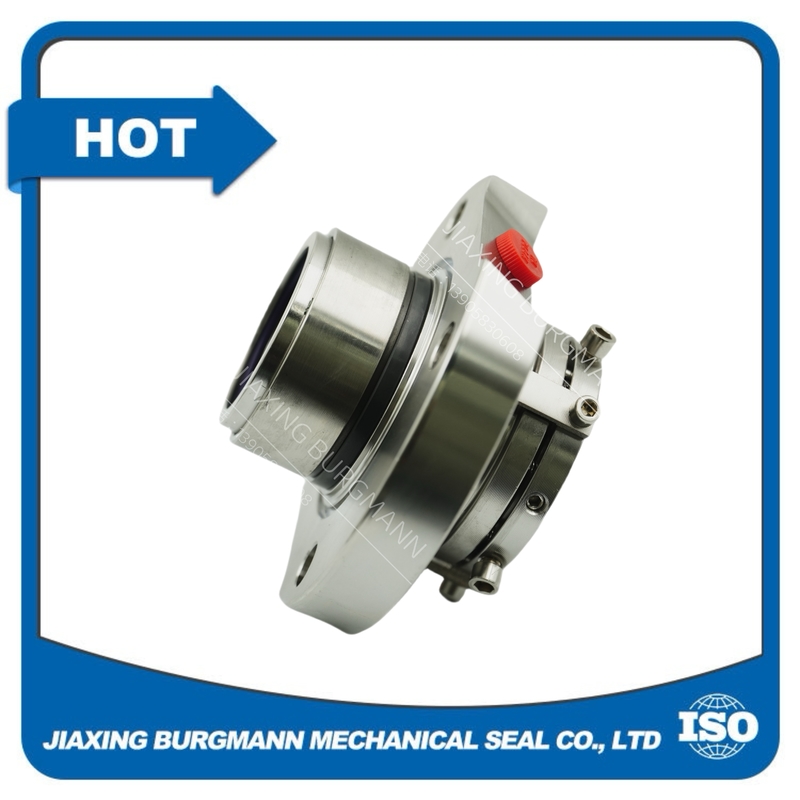

الختم الميكانيكي للخرطوشة ذات الطرفين هو جهاز ختم فعال للغاية وموثوق به يستخدم على نطاق واسع في مختلف المجالات الصناعية. على عكس الختم الميكانيكي ذات الطرف الواحد ،يحتوي على مجموعتين من وجوه الختم، والتي تعزز إلى حد كبير أدائها الختم والموثوقية. هذا النوع من الختم الميكانيكي يتم تجميعها مسبقا في وحدة كاملة في المصنع، مما يجعل التثبيت على المعدات سريعة وسهلة,وتقليل أخطاء التثبيت وعمليات تحديد الأخطاء التي تستغرق وقتا طويلا.- نعم
2السمات الهيكلية- نعم
2.1 الوجوه ذات الختم المزدوج- نعم
الميزة الأكثر بروزًا في الختم الميكانيكي لخرطوشة الوجه المزدوج هي وجود وجهين للختم. يتم ترتيب هذين الوجهين في سلسلة ، مما يشكل نظامًا للختم مزدوج الحاجز.وجه الختم الداخلي يلامس مباشرة الوسط مضخة، في حين أن وجه الختم الخارجي يستخدم أساسا لمنع تسرب الوسيط الداخلي إلى البيئة الخارجية أو لعزل الوسيط المضخ من المواد الخارجية التآكلية أو الضارة.- نعم
2.2 تصميم العبوة- نعم
يعتمد على تصميم الخرطوشة ، مما يعني أن جميع المكونات ، بما في ذلك وجوه الختم والريشات وخواتم O وآليات القيادة ، يتم تجميعها مسبقًا في وحدة خرطوشة واحدة.هذا التصميم يسمح باستبدال سهل ككل، تحسين كفاءة الصيانة. كما يوفر هيكل الخرطوشة حماية أفضل للمكونات الداخلية ، مما يقلل من تأثير العوامل الخارجية على أداء الختم.- نعم
2.3 آلية تعويض الربيع- نعم
آلية تعويض الربيع المدمجة يمكن أن تعدل تلقائيًا ضغط الاتصال بين واجهات الختم. عندما يرتدي واجهات الختم أثناء التشغيل،الربيع يمكن أن تدفع الحلقة المتحركة للتحرك المحوري، الحفاظ على قوة الختم المناسبة وضمان التشغيل الموثوق به على المدى الطويل من الختم الميكانيكي.- نعم
3مبدأ العمل- نعم
يعمل الختم الميكانيكي لخرطوشة الوجه المزدوجة على أساس مبدأ تشكيل فيلم سائل رقيق بين الوجهين الختاميين.الحلقات الديناميكية والستاتية في الختم الميكانيكي تدور نسبياقوة الربيع تضغط على الحلقة الديناميكية ضد الحلقة الثابتة ، ويتم الحفاظ على ضغط معين بين الوجهين الختم. يتم تشكيل فيلم سائل رقيق بين الوجهين الختم ،والذي يعمل كمزلق للحد من الاحتكاك واللبس بين واجهات الختمفي حالة أغطية الوجه المزدوجة ، تعمل مجموعتان من الأوجه الختامية في تنسيق.وجه الختم الداخلي يغلق الوسيط داخل المعدات، والجبهة الخارجية الختامية ، جنبا إلى جنب مع سائل الحاجز المناسب (إذا تم استخدامه) ،يزيد من تعزيز تأثير الختم ويمنع تسرب الوسيط إلى الخارج أو دخول الملوثات الخارجية إلى المعدات.- نعم
4المعلمات الرئيسية- نعم
4.1 الضغط المسموح به- نعم
- ضغط العمل القصوى: يتراوح عادة من 0.1 MPa إلى 5 MPa. يمكن أن تصل نماذج الضغط العالي إلى 10 MPa أو حتى أعلى ، اعتمادًا على متطلبات التصميم والتطبيق الخاصة.- نعم
- فرق الضغط: يجب أن يكون فرق الضغط بين جانبي واجهات الختم ضمن النطاق المحدد لضمان التشغيل الطبيعي للختم الميكانيكي.تم تصميمها لتحمل فرق ضغط معين لمنع فشل هيكل الختم بسبب فرق ضغط مفرط.- نعم
4.2 نطاق الحرارة- نعم
- الحد الأدنى لدرجة الحرارة: يمكن أن تعمل عادةً في درجات حرارة منخفضة تصل إلى -40 درجة مئوية ، ويمكن للمواد والتصاميم الخاصة أن تمكنها من العمل في بيئات درجات الحرارة المنخفضة ، مثل -196 درجة مئوية للتطبيقات التبريدية.- نعم
- الحد الأقصى لدرجة الحرارة: للتطبيقات العامة، يبلغ الحد الأقصى لدرجة الحرارة حوالي 200 درجة مئوية. ومع ذلك، مع استخدام مواد مقاومة لدرجات الحرارة العالية وتدابير التبريد،يمكن استخدامه في بيئات ذات درجات حرارة تصل إلى 400 درجة مئوية أو أكثر.- نعم
4.3 سرعة معينة- نعم
- الحد الأقصى لسرعة الدوران: عادة ، يمكن أن تتعامل مع سرعات الدوران من 500 دورة في الدقيقة إلى 5000 دورة في الدقيقة. تتوفر نماذج عالية السرعة للتطبيقات التي تتطلب سرعات دوران أعلى ، مثل بعض مضخات الطرد المركزي عالية السرعة,ويمكنها الوصول إلى سرعات تصل إلى 10000 دورة في الدقيقة- نعم
4.4 قطر العمود- نعم
- نطاق قطر العمود المطبق: عادةً ما يمكن استخدامه للعمودات التي يمتد قطرها من 10 ملم إلى 200 ملم. تم تصميم نماذج مختلفة لتناسب قطرات العمود المختلفة لتلبية احتياجات المعدات المختلفة.- نعم
4.5 اختيار المواد- نعم
- مواد غطاء الوجه: تتضمن المواد الشائعة كربيد السيليكون (SiC) ، كربيد التنغستن (WC) ، والكربون الجرافيت. يحتوي كربيد السيليكون على صلابة عالية، ومقاومة جيدة للارتداء، واستقرار كيميائي،مما يجعلها مناسبة لتطبيقات عالية السرعة والضغط العاليالكربيد التنغستين أيضا مقاومة ممتازة للارتداء والقوة الميكانيكية. الكربون الجرافيت لديه خصائص جيدة التشحيم الذاتي،والذي هو مفيد للحد من الاحتكاك والارتداء بين وجوه الختم.- نعم
- المواد المطاطية: الحلقات O وغيرها من مكونات الاستومر عادة ما تكون مصنوعة من مواد مثل المطاط النيتريل (NBR) ، المطاط الفلور (FKM) ، ومطاط إيثيلين بروبيلين ديين مونومر (EPDM).الـ NBR مناسبة لوسائل الإعلام العامة القائمة على الزيت، يمتلك FKM مقاومة ممتازة لدرجات الحرارة العالية والمواد الكيميائية والزيوت ، ويتم استخدام EPDM بشكل رئيسي في التطبيقات التي تنطوي على الماء والبخار.- نعم
5مجالات التطبيق- نعم
5صناعة البتروكيماويات- نعم
في صناعة البتروكيماويات ، يستخدم في المضخات والمفاعلات والمضغوطات لإغلاق مختلف الوسائط الآكلة والقابلة للاشتعال والمتفجرة ، مثل الهيدروكربونات والأحماض والقاعدة.البنية الختامية الحاجز المزدوج يمكن أن تمنع بفعالية تسرب الوسائط الخطرة، وضمان سلامة الإنتاج وحماية البيئة.- نعم
5.2 الصناعة الصيدلانية- نعم
في الإنتاج الدوائي، حيث تكون هناك متطلبات عالية للنظافة والإغلاق،يتم استخدام أغطية ميكانيكية للكرطوشات ذات الطرفين لضمان أن عملية الإنتاج خالية من التلوثيتم تطبيقها في معدات مثل المفاعلات الصيدلانية وأجهزة الطرد المركزي لإغلاق سوائل العملية والحفاظ على جودة المنتج.- نعم
5.3 صناعة الأغذية والمشروبات- نعم
لتلبية معايير النظافة الصارمة لصناعة الأغذية والمشروبات، يتم استخدام هذه الأختام الميكانيكية في المضخات والمخلطات لمعالجة الأغذية والمشروبات.استخدام مواد ذات جودة غذائية في الختم الميكانيكي يضمن عدم وجود تلوث للمنتجات أثناء عملية الإنتاج.- نعم
5.4 صناعة توليد الطاقة- نعم
في محطات توليد الكهرباء ، يتم استخدامها في مضخات مياه تغذية الغلاية ، مياه التبريد ، وأنظمة أخرى.يمكن أن تضمن الموثوقية العالية ومدة الخدمة الطويلة للخامات الميكانيكية لخرطوشات الوجه المزدوجة التشغيل المستقر لمعدات توليد الطاقة.- نعم
6الصيانة والاحتياطات- نعم
6.1 التفتيش المنتظم- نعم
تحقق بانتظام من حالة تسرب الختم الميكانيكي. كمية صغيرة من التسرب هي أمر طبيعي خلال فترة التشغيل، ولكن إذا تجاوز التسرب القيمة المحددة،يشير إلى أن هناك مشاكل مع الختم الميكانيكي، مثل ارتداء واجهات الختم أو تلف المكونات الإلاستومرية.- نعم
6.2 التشحيم والتبريد- نعم
ضمان التشحيم السليم وتبريد الختم الميكانيكي.و يجب مراقبة درجة الحرارة وتعديلها بانتظامبالإضافة إلى ذلك، إذا تم استخدام الختم الميكانيكي في بيئة ذات درجة حرارة عالية، يجب اتخاذ تدابير تبريد فعالة لمنع ارتفاع درجة حرارة مكونات الختم.- نعم
6.3 استبدال الأجزاء المرتدية- نعم
عندما تكون الوجهات الختامية أو المكونات الأخرى مرتدية بشدة ، يجب استبدالها في الوقت المناسب.يوصى باستخدام قطع الغيار الأصلية من الشركة المصنعة لضمان أداء وموثوقية الختم الميكانيكي.- نعم
في الختام، الختم الميكانيكي لخرطوشة الوجه المزدوجة، مع أدائها الممتاز للختم، والتركيب السهل، ومجموعة واسعة من المعلمات المطبقة،يلعب دورا حاسما في مختلف العمليات الصناعيةفهم معاييرها وخصائصها أمر ضروري للاختيار الصحيح وتركيبها وتشغيلها وصيانتهاوبالتالي ضمان التشغيل الآمن والفعال للمعدات الصناعية.
