تفاصيل المنتج
مكان المنشأ: تشيجيانغ، الصين
اسم العلامة التجارية: JG
إصدار الشهادات: FDA certificate
رقم الموديل: 328
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: USD
تفاصيل التغليف: صندوق أبيض
وقت التسليم: 3 ~ 10 أيام
شروط الدفع: عبر البريد الإلكتروني، وسترين يونيون، موني جرام
القدرة على العرض: 1000 قطعة
اسم المنتج: |
مضخة الختم الميكانيكية |
التطبيق: |
الوقاية من تسرب السوائل |
الحجم: |
25~120 ملم |
الرمز السريع: |
8484200090 |
الضغط: |
تصل إلى 4 ميجا باسكال |
الحرارة: |
-40~220 درجة مئوية |
السرعات: |
25 م / ث |
قطع معدنية: |
SS304 ، SS316 ، HAST C |
اسم المنتج: |
مضخة الختم الميكانيكية |
التطبيق: |
الوقاية من تسرب السوائل |
الحجم: |
25~120 ملم |
الرمز السريع: |
8484200090 |
الضغط: |
تصل إلى 4 ميجا باسكال |
الحرارة: |
-40~220 درجة مئوية |
السرعات: |
25 م / ث |
قطع معدنية: |
SS304 ، SS316 ، HAST C |

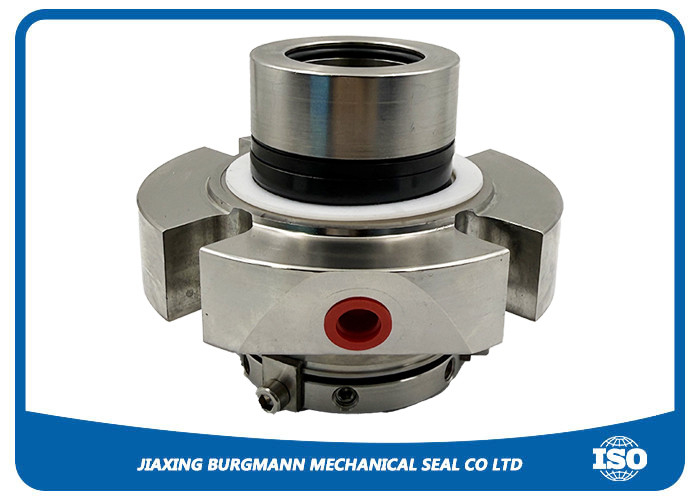

Cartex DN غطاء مزدوج غطاء ميكانيكي مضخة غطاء ميكانيكي
| المعلم | التكوين القياسي | خيار الضغط العالي | خيار مقاوم للتآكل |
|---|---|---|---|
| نوع الختم | مسدس مزدوج (من الخلف إلى الخلف) | مسدس مزدوج (مواز) | مسدس مزدوج (من الخلف إلى الخلف) |
| نطاق الضغط | 0-20 بار (0-290 psi) | ما يصل إلى 40 بار (580 psi) | 0-25 بار (0-362 psi) |
| نطاق الحرارة | -40 درجة مئوية إلى +180 درجة مئوية (-40 درجة فهرنهايت إلى +356 درجة فهرنهايت) | -20 درجة مئوية إلى +220 درجة مئوية (-4 درجة فهرنهايت إلى +428 درجة فهرنهايت) | -50 درجة مئوية إلى +200 درجة مئوية (-58 درجة فهرنهايت إلى +392 درجة فهرنهايت) |
| حدود السرعة | 25 متر/ثانية (82 قدم/ثانية) | 20 متر/ثانية (65 قدم/ثانية) | 25 متر/ثانية (82 قدم/ثانية) |
| مواد الوجه | SiC/SiC | WC/SiC | SiC/Hastelloy |
| الأختام الثانوية | FKM (Viton®) | FFKM (Kalrez®) | PTFE مغلفة |
| سائل الحاجز | الخطة 53A (ضغط) | الخطة 53B (ضغط أعلى) | الخطة 54 (النظام الخارجي) |
| نطاق قطر العمود | 25-120 ملم (1-4،7") | 30-100 ملم (1.2-3.9") | 25-150 ملم (1-5،9") |
| التطبيقات | مضخات كيميائية عامة | خدمات المصافي | الأحماض/المأكسدة القوية |
| الامتثال للمعايير | API 682 النوع C | API 682 النوع B | API 682 النوع A |
| MTBF | 25000 ساعة | 20000 ساعة | 30000 ساعة |
1وجهان
2الختم الميكانيكي للخرطوشة
3متوازنة
4يعتمد على اتجاه الدوران
5مزدوج الضغط متوازن
الخصائص الهيكلية للخاتم الميكانيكي من طراز القنبلة من سلسلة JG328 مشابهة لسلسلة JG318. تم تصميم سلسلة JG328 مع فتح إطفاء ، وجه ختم مزدوج.وهي مناسبة لظروف العمل حيث يزداد ضغط النظام بسرعة أو ينخفض بسبب الهيكل الخلفي للخلفسلسلة JG328 أغلفة مناسبة لمتوسط خطير ومتوسط التي يمكن أن تصلب بسهولة أو تبخر.يمكن أن JG328 وجه الختم المزدوج مع محمل التحكم بفعالية في الاهتزاز والهزة من المعدات.
"محدودة التشغيل"
| قطر العمود | 25~120ملم |
| الضغط | ما يصل إلى 4Mpa |
| الحرارة | -40~220 درجة مئوية |
| سرعة الانزلاق | 25m/s |
المواد:
| حلقة دوارة | السيارات / SIC/TC/Cer |
| حلقة O | ، EPDM، NBR، AFLAS، Kalrez، PTFE |
| الربيع والأجزاء المعدنية | SUS304 ، SUS316 ، HAST C |
| حلقة ثابتة | السيارة / SIC /TC/Cer |
المزايا:
• وحدة الربيع مرفوعة عن المنتج بحيث لا يلتصق وتسديد الرباع
• التشغيل الآمن (بدون كسور) بسبب قفل وجه الختم بواسطة دبوس مربع
• مناسبة لتحويل الضغط
• التشغيل في الفراغ دون إمكانية قفل مقعد إضافي
• عدم تلف العمود بواسطة حلقة O المحملة ديناميكياً
• الحجم الصغير للمنشآت
• الأنسب للتحويلات، لا تغييرات في المضخة
• غير حساس للوسائط الصلبة والمتسلطة
• مزايا الختم المتوازن حتى مع عمود بسيط
• غير حساسة لحركات العمود بسبب التصميم الثابت
التطبيق:
• تكنولوجيا المياه ومياه الصرف الصحي
• الصناعة الكيميائية
• تكنولوجيا التكرير
• الوسائط القذرة والمعطرة والصلبة
• هيدروكربونات هاربة (بدون ختم API!)
• وسائط لزجة وخيوط
• مضخات كيميائية قياسية
• مضخات مياه الصرف الصحي
شروط الشحن والدفع:
ميناء التحميل: شنغهاي
طريقة الشحن: DHL،UPS،FEDEX،TNT،الخ
شروط الدفع: T / T، ويسترن يونيون، غرام المال
خدماتنا:
◆ طلبات OEM / ODM متاحة لمصنعنا
◆ اقبلوا الختم الميكانيكي حسب الرسم أو الاحتياجات الخاصة بك
◆ يتم قبول كمية صغيرة
◆ توفر نوعية ممتازة بسعر تنافسي
