تفاصيل المنتج
مكان المنشأ: تشجيانغ، الصين
اسم العلامة التجارية: JG
إصدار الشهادات: ISO 9001:2008, FDA
رقم الموديل: H76
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 8-30 / Piece
تفاصيل التغليف: صندوق أبيض مزود بإدراج رغوي مقاوم للصدمات وكرتون مموج بدرجة التصدير
وقت التسليم: 3-10 أيام عمل
شروط الدفع: / تي تي، ويسترن يونيون،
القدرة على العرض: 50000 قطعة شهريا
اسم المنتج: |
ارتفاع ضغط متعدد الربيع الميكانيكية الختم |
طلب: |
مضخات كيميائية |
نوع الختم: |
وجه واحد متوازن متعدد الزنبركات |
قطر رمح: |
20-100 ملم |
ضغط العمل: |
ما يصل إلى 4.0 ميجا باسكال |
درجة حرارة العمل: |
-20 إلى 200 درجة مئوية |
مادة وجه الفقمة: |
الكربون / كربيد السيليكون / كربيد التنغستن |
الختم الثانوي: |
FKM، PTFE، FFKM (شيمراز) |
أجزاء معدنية: |
SS304 / SS316 / هاستيلوي سي |
معيار: |
آيزو 3069، دي آي إن 24960، أبي 682 |
أقصى ضغط العمل: |
4.0 ميجا باسكال |
اسم المنتج: |
ارتفاع ضغط متعدد الربيع الميكانيكية الختم |
طلب: |
مضخات كيميائية |
نوع الختم: |
وجه واحد متوازن متعدد الزنبركات |
قطر رمح: |
20-100 ملم |
ضغط العمل: |
ما يصل إلى 4.0 ميجا باسكال |
درجة حرارة العمل: |
-20 إلى 200 درجة مئوية |
مادة وجه الفقمة: |
الكربون / كربيد السيليكون / كربيد التنغستن |
الختم الثانوي: |
FKM، PTFE، FFKM (شيمراز) |
أجزاء معدنية: |
SS304 / SS316 / هاستيلوي سي |
معيار: |
آيزو 3069، دي آي إن 24960، أبي 682 |
أقصى ضغط العمل: |
4.0 ميجا باسكال |

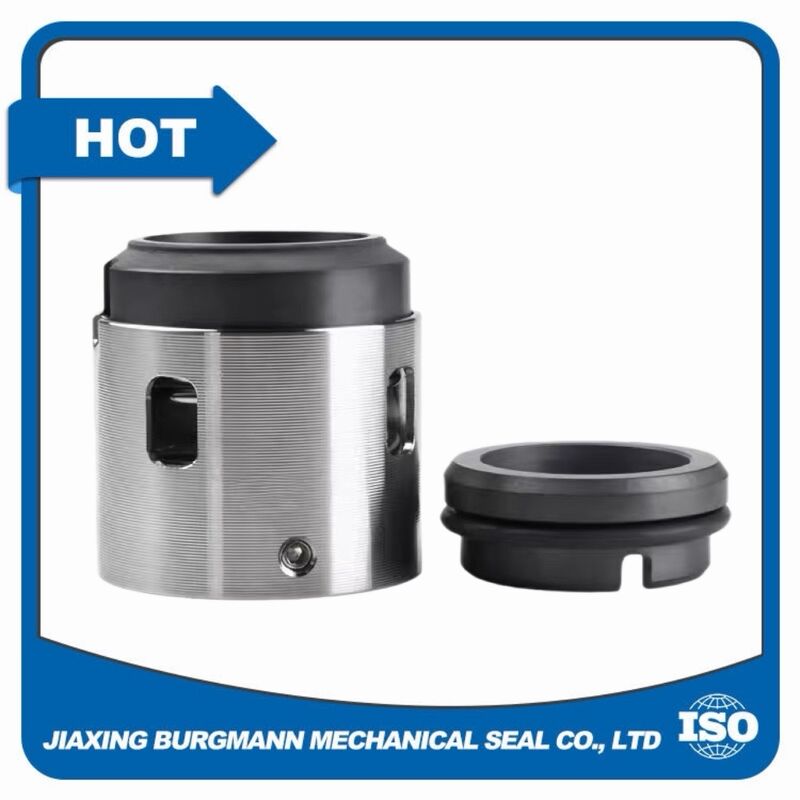

H76 هوسدادة ميكانيكية عالية الضغط متعددة الينابيعمصممة للمضخات التي يجب أن تحتفظ بختم ثابت ومتماسك تحت ضغط شديد حيث أن غطاء ربيع كبير واحد يميل إلى فقدان الاتصال حتى مع ارتفاع الضغطالضغط العالي الختم الميكانيكي متعددة الربيعات يحافظ على وجوه محملة بالتساوي وتعمل باردةالعديد من الينابيع المحيطية توزيع الحمل عبر وجه الختم وإلغاء تأثيرات الطرد المركزي في سرعة دوران عالية،لذا فإن الختم الميكانيكي ذو الضغط العالي المتعدد يبقى موثوق به خلال ارتفاعات الضغط، دورات بدء وقف متكررة وتدفق محوري كبير.
كل H76 عالية الضغط متعددة الربيع الختم الميكانيكي متوازنة والضغط اختبار إلى 4.0 MPa قبل الشحن، لذلك فإنه يصل كختم ميكانيكي ضد التسرب جاهز لخدمة مضخة الضغط العالي.الهيكل المتوازن يحتفظ الوجه الحمل منخفضة والحرارة الاحتكاك منخفضة، مما يعطي حياة طويله في المصانع الكيميائية والمصافي والسمادهذا الختم الميكانيكي الضغط العالي متعددة الربيع يحتفظ أبعاد تجويف الأصلية ولا يحتاج إلى تعديل المضخةمما يقلل من أوقات التوقف و يسهل تخطيط الصيانة.
| النموذج | H76 |
| نقطة بيع التصميم | ضغط عالي، ربيع متعدد متوازن |
| ضغط العمل القصوى | ما يصل إلى 4.0 MPa |
| قطر العمود | 20 - 100 ملم |
| درجة حرارة العمل | -20 إلى 200 درجة مئوية |
| سرعة الانزلاق | ما يصل إلى 30 متر/ثانية |
| حلقة دوارة / ثابتة | الكربون / كاربيد السيليكون / كاربيد التنغستن |
| الختم الثانوي | FKM، PTFE، FFKM (Chemraz) |
| أجزاء معدنية | SS304 / SS316 / Hastelloy C |
| المعيار | ISO 3069 ، DIN 24960 ، API 682 |
س1: كم من الضغط يمكن لهذا الختم الميكانيكي ذو الضغط العالي؟
الجواب: الختم الميكانيكي لـ H76 ذو الضغط العالي يصل إلى 4.0 مبا، لذا فهو مناسب للكيمياء ذات الضغط العالي،المصافي ومضخات الأسمدة حيث لا يمكن أن يبقي سدادة الربيع الكبيرة واحدة على الوجهات المغلقة.
السؤال 2: لماذا تختار تصميم الربيع المتعدد لخدمة الضغط العالي؟
ج: في الختم الميكانيكي ذو الضغط العالي متعدد الينابيع ، تتقاسم العديد من الينابيع الصغيرة حمولة الوجه بدلاً من ربيع واحد كبير.هذا يبقي وجه الختم محملة بالتساوي ومستقرة في ضغط عالية وسرعة عالية.
السؤال 3: هل H76 سد ميكانيكي متوازن؟
الجواب: نعم. إن H76 هو ختم ميكانيكي متوازن ذو ضغط عالي متعدد الينابيع، لذلك يبقى تحميل الوجه منخفضًا حتى عند 4.0 MPa، مما يقلل من حرارة الاحتكاك ويمدد عمر الخدمة.
السؤال 4: هل يمكن أن يحل H76 محل EagleBurgmann H76 الموجودة لدي؟
ج: نعم، أبعاده تتبع المعايير ISO 3069 و DIN 24960، لذلك هذا الختم الميكانيكي ذو الضغط العالي متعدد الربيعات يسقط دون تغيير تجويف المضخة.
